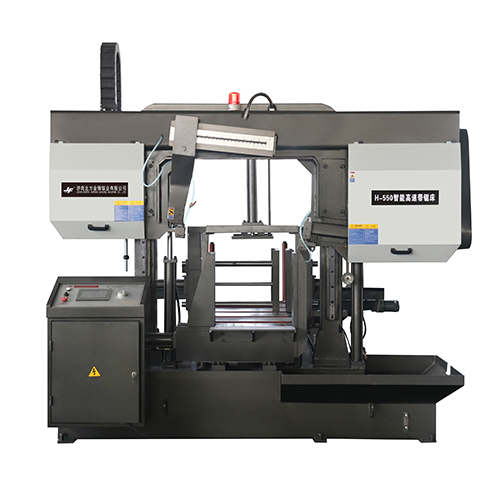

H-550 智能型數控帶鋸床參數

一、H-550 智能型數控帶鋸床的性能特點概述：

    1.H-550智能數控帶鋸床是金鋒鋸業開發的新型光機電一體化設備，產品集國內外同類產品之精華，科技含量高，具有高自動化程度、高鋸切精度和高效率等顯著特點，是大批量下料的理想設備。

    2.H-550智能數控帶鋸床大量應用先進成熟的數控技術，以可編程的PLC 控制器替代常規電器控制，大大提高鋸床的工作可靠性；鋸床采用伺服控制精度，直線導軌輔助送料，具有手自一體功能的 “人機界面”操作面板可實現，多組數據預設，使操作更加智能化，人性化，機械操作極為簡便、效率高；產品尚屬國內首創，產品各項技術指標處于國內領先水平。

    3.客戶使用時只需安裝好工件，輸入需切削的長度、數量，然后將模式轉換為自動模式，設備即可按照預定的程序自動進行切削，夾緊工件－鋸切－鋸切 完畢-退刀－送料－再夾緊工件......，如此H-550智能數控帶鋸床周而復始工作直至將工件切削至預設的數量。

    4.H-550智能數控帶鋸床為龍門雙立柱+大小輪結構，大傾斜角，液壓油缸驅動，升降靈活、鋸切精度 高鋸切穩定，智能的鋸切程序，可自動檢測鋸切過程中負載的變化而改變鋸切速度，提高了鋸切效率，避免暴力鋸切，有效延長了鋸條的使用壽命。

    5.鋸床采用液壓夾鉗結構，工件自鋸床前方進入鋸切位置，進行鋸切。

    6.鋸床數控 PLC 控制，觸摸屏顯示，智能的人機界面，操作方便。

    7.采用鋼刷式清屑，保證鋸屑徹底清理。

    8.鋸床的主傳動采用蝸輪蝸桿減速機，動力強勁，性能可靠，經過精密平衡校正，運轉平穩可靠。

    9.鋸床具有鋸口窄、省料、節能的優點。

    10.鋸床搭載合理的鋸帶預導向及導向裝置，有效的延長鋸帶壽命，可移動鋸條導向裝置 和側壓緊裝置共同運動，結構穩固、運動靈活。傳動件往精密平衡矯正，減少震動，下降速度平穩，此精密系統可防止鋸條非正常破壞，達到理想鋸切效果。

    11.鋸床設計特點用于長短尺寸相同、數量多的工件，是各種圓鋼、方鋼、空管、標準件下料的理想設備。

    12.H-550智能數控帶鋸床采用數控顯示屏和伺服驅動，分主床身、送料機構、小料多桿鋸切裝有 同步的壓緊裝置，結構緊湊合理，提高鋸切精度、 高效率、低成本、 多功能的數控機床。

    二、H-550智能數控帶鋸床的主要技術參數和性能

    ●長度偏差： ±0.2mm

    ●截面平面（200mm）偏差 0.2mm

    ●鋸切范圍：550×550mm

    ●送料長度 1000mm（長需要 1000mm 以上， 自動多次送料）

    ●送料方式：伺服

    ●進刀速度：恒載智能

    ●帶鋸條尺寸：41*1.3

    ●液壓系統工作壓力：3-4.5MPa

    ●主電機功率：7.5KW

    ●液壓電機功率：1.5KW

    ●冷卻電機功率：0.09KW

    ●機床重量：約 4.0T ●鋸條線速：20～80m/min（變頻調速）

    ●高切削率，自動變頻， 自動調節進給速度，切削效率提高 30%以上

    ●快降桿裝置：快速進行上升/快降/鋸切的切換

    ●短料頭： 自動鋸切時的料頭 470mm，手動鋸切料頭短至 100mm
